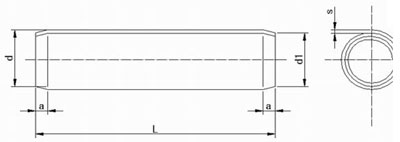

公称直径 d |
壁厚
s |
a
≈ |
d1
装配前 |
最小剪切载荷 /KN 双面剪 |
公称长度
L 范围 ③ |
公称(规格) |
min |
max |
① |
② |
1.5 |
1.62 |
1.75 |
0.08 |
0.5 |
1.4 |
0.8 |
0.65 |
4-24 |
2 |
2.13 |
2.28 |
0.11 |
0.7 |
1.9 |
1.5 |
1.1 |
4-40 |
2.5 |
2.65 |
2.82 |
0.14 |
0.7 |
2.4 |
2.3 |
1.8 |
5-45 |
3 |
3.15 |
3.35 |
0.17 |
0.9 |
2.9 |
3.3 |
2.5 |
6-50 |
3.5 |
3.67 |
3.87 |
0.19 |
1 |
3.4 |
4.5 |
3.4 |
6-50 |
4 |
4.20 |
4.45 |
0.22 |
1.1 |
3.9 |
5.7 |
4.4 |
8-60 |
5 |
5.2 |
5.5 |
0.28 |
1.3 |
4.85 |
9 |
7 |
10-60 |
6 |
6.25 |
6.55 |
0.33 |
1.5 |
5.85 |
13 |
10 |
12-75 |
8 |
8.30 |
8.65 |
0.45 |
2 |
7.8 |
23 |
18 |
16-120 |
1. 材料(1)优质量碳素钢： C≥0.64 、 Mn≥0.60 、 Si≥0.15 、 P≤0.04 、 S≤0.05 ； d> 12mm 也可选用： C≥0.38 、 Mn≥0.70 、 Si≥0.20 、 Cr≥0.80 、 V≥0.15 、 P≤0.035 、 S≤0.04, 淬火并回火硬度： 420-545HV30 。
( 2 )奥氏体不锈钢： C≤0.15 、 Mn≤2.00 、 Si≤1.50 、 Cr ： 6-20 、 Ni ： 6-12 、 P≤0.045 、 S≤0.03 、 Mo≤0.8 、冷加工。
( 3 )马氏体不锈钢： C≥0.15 、 Mn≤1.00 、 Si≤1.00 、 Cr ： 11.5-14 、 Ni≤1.00 、 P≤0.04 、 S≤0.03, 淬火并回火硬度： 460- 560HV30.
2. 表面缺陷：不允许有不规则的和有害的缺陷、销的任何部位不得有毛刺。
3. 剪切试验： GB/T13683
4. 表面处理：氧化磷化按 GB/T11376 、镀锌钝化按 GB/T5267 达克罗(注所有公差公适用于涂、镀前的公差)。 |
|
| |
|
|
